Elevatori

Elevatori

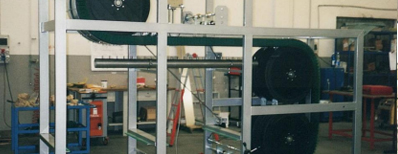

I contenitori vengono prelevati dal trasportatore in ingresso e avviati alle due catene laterali dotate di tamponi in gomma morbida. Le due catene ed i relativi contenitori vengono convogliati verso l’alto con una curva di 90°. Segue un tratto verticale ed una successiva curva a 90° per riposizionare i contenitori sul trasportatore in uscita. La regolazione per il cambio formato avviene tramite volantino che agisce sui diversi punti tramite catene e pignoni.

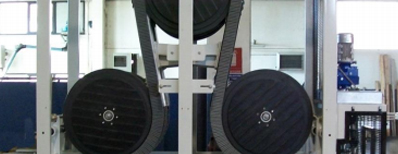

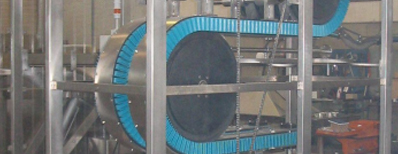

Le curve sono costituite da dischi folli intorno ai quali si avvolgono le catene con i tamponi oppure con profili curvi in polietilene ad alta densità, secondo necessità. Protezioni a rete lungo la macchina. È possibile avere soffiatrici, sciacquatici, discensori, ponti per permettere il passaggio sottostante ecc. Normalmente gli elevatori e discensori per cartoni e/o fardelli presentano il tratto di elevazione inclinato di 30° rispetto la verticale.

N.B. La presente descrizione riguarda un elevatore, le configurazioni possono essere molto diverse per compiti altrettanto diversi. Anche i percorsi delle catene possono essere molto differenti.

Optionals

  • PLC
  • Motorizzazione con motoriduttore ed inverter
  • Impianto per lubrificazione centralizzata

Caratteristiche generali

  • Struttura in tubi
  • Dimensioni max contenitore 350 mm
  • Altezza min. 70 mm
  • Altezza max. 320 mm
  • Velocità max catene: 60 m/min
  • Regolazione: tramite volantino
  • Motorizzazione: motovariatore marca nazionale
  • Supporto trasportatore ingresso
  • Protezioni antinfortunistiche
  • Quadro elettrico di comando

Elevatori, discensori, soffiatori con catena a tamponi
